Imágenes de Norberto Lema, en la presentación hecha el 14 de mayo de 2024.
Camión Argentino
Camiones livianos, medianos, semipesados, pesados, extrapesados y buses - chasis, plataformas y autoportantes - fabricados y/o ensamblados en el país desde el año 1935 hasta la actualidad. Historia por marcas, modelos y fichas técnicas.
miércoles, 15 de mayo de 2024
viernes, 5 de abril de 2024
Anexo: documentos motores Deutz GNC en El Detalle OA 101
Motores DEUTZ a gas en Ómnibus - Un poco de historia: "El concesionario de Mendoza de Deutz Argentina “Patricio Palmero” solía vender motores a las empresas petroleras, estos motores, en principio eran Diesels y accionaban las bombas extractoras también llamadas "Cigüeñas", la dificultad consistía en que en la boca de pozo no hay gas oil por lo tanto debía acarrearse hasta ese lugar, no obstante, si en boca de pozo hay abundante gas; este hecho desarrollo la idea de sustituir los motores Diesel por motores a gas.
Dejo constancia que no intervine personalmente en el desarrollo de los motores a gas, aunque si en la implementación de estos en los ómnibus que describiremos más adelante.
No obstante, recuerdo algunos pormenores técnicos de dichos motores:
Fueron modificadas las cabezas de cilindros sustituyendo los alojamientos de los inyectores por roscas para instalar las bujías a chispa para el encendido.
Se rebajaron las cabezas de los pistones para reducir la relación de compresión de 19:1 a 13:1. Creo recordar que las válvulas se cambiaron por otras que soportaran los incrementos de temperatura de la combustión propia de los motores a gas. Se sustituyo la bomba inyectora, por un dispositivo diseñado ad hoc tal que accionara el distribuidor. Al múltiple de admisión de admisión se le adiciono una pieza intermedia para fijar el mezclador o carburador.
A pedido del cliente en algunos motores se montaron compresores de aire y motor de arranque neumático. También se instalaron dentro del cárter, flotantes tipo tanque de agua, que permitían el rellenado automático de aceite, con esa intención se disponía de un depósito algo elevado de aceite vinculado al motor mediante una tubería conectada a la rosca de drenaje.
También se dispuso a montar un sistema de parada de motor en el caso que se cortaran las correas de accionamiento del soplante de refrigeración, recordar que eran motores refrigerados por aire.
Estas medidas permitían al motor funcionar durante períodos muy prolongados, sin controles por parte de personal alguno ya que operaban en zonas bastante alejadas y algunas de difícil acceso.
Sin dudas los resultados obtenidos, indujeron a pensar en fabricar una versión vehicular de estos motores, ello derivo en nuevos desafíos y dificultades a vencer por las características particulares de dicha aplicación automotriz dados los incrementos de potencia erogada y el número de revoluciones que serán descritas en una próxima entrega".

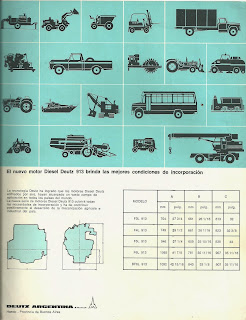

Veamos entonces lo relacionado con la motorización de los Ómnibus OA101 de la firma El Detalle con los motores Deutz a gas, derivados del Diesel F6L913 se trataba de motores de 6 cilindros en línea con 6.128 CC de cilindrada y que eroga una potencia de 131 HP a 2800 rpm en la versión de aspiración natural.
La fotografía Nº 1 nos muestra visto desde abajo los soportes de los tubos, los 10 tubos de18 m3 C/U y los tubos de carga y consumo, todo el conjunto le agregó al vehículo aprox 1 Tn más de tara.
Salvo los dos cilindros centrales que pendían colgados en su posición, fijados por dos abrazaderas de espesor muy generoso y 3 puntos de fijación C/U el resto se apoyaban en parejas sobre 3 soportes cada grupo y también fijados en 3 puntos por sus respectivas abrazaderas, los soportes de los cilindros fueron ejecutados con tubo cuadrado estructural de 60x60x2,5 mm vinculados por 2 escuadras c/u y con soldaduras circulares para no debilitar las paredes, los cilindros de gas estaban dispuestos en oposición para de esta forma llegar desde las unidades de distribución (apenas visibles en la fotografía) alcanzar a los cilindros con cañerías lo más cortas posibles.
Los cilindros de GNC eran nacionales fabricados por INFLEX y los tubos de carga-consumo eran marca BUNDY (USA) fabricados en el país por TUBONOR BUNDY S.A. estos permitían una presión de 200bar y estallido de 400bar.
Para el caso de la fotografía Nº 2, ésta muestra una vista general de la instalación completa en el ómnibus, solo a titulo de una vision de todo el complejo instalado en el vano motor (con la tapa levantada), que describiremos en detalle en la próxima fotografia.
Esta fotografía manifiesta la complejidad del sistema y sus particularidades, arriba a la derecha se ilustran las dos bocas de carga simultaneas, para disminuir el tiempo de recarga de los cilindros, que aun asi requerían entre 40 y 45 minutos de carga completa.
Tanto el reductor de presión (de 200bar a 0,4 Kpa) como el carburador eran de origen USA marca IMPCO
A diferencia de los motores estacionarios, los vehiculares, tienen una enorme variación de requerimiento de potencia, y por lo tanto de consumo, como por ejemplo la situación de arranque del vehiculo, desde la condición de detenido, esto derivo en que en esas circunstancias de alto consumo, ocurriese una gran descompresión instantánea en el reductor-regulador de presión, este fenómeno producía enfriamiento hasta el punto de congelación en el reductor, tal que impidiera el paso de gas con la detención del motor en casos extremos, la solución consistió en proveerle a dicha vàlvula de calefacción por agua caliente.
Para tal fin hubo de proveer al vehìculo de: un depòsito de agua (recordar que el motor es refrigerado por aire), mas una bomba de agua , que fuera montada sobre el larguero del chasis. Se empleo una de repuesto standard del mercado a la que se le suministro una carcasa diseñada y fabricada para el caso, mas una polea de accionamiento.
Se le reemplazò la polea al alternador por una de doble canal , desde la cual se comandaba a la bomba de agua la que era calefaccionada por un tubo intercambiador de calor, inserto en el caño de escape, para lo cual èste fue modificado, para alojar el mencionado intercambiador, siendo el agua calefaccionada impulsada hacia la vàlvula reductora-reguladora, evitando asi el congelamiento, y cerrando el circuito retornando al depòsito.
Tambièn fue necesario modificar el accionamiento de aceleración, debido a la diversa posición entre la bomba inyectora, situada en los motores diesel, en el espacio que ahora ocupa el distribuidos y el accionamiento de la mariposa del carburador sito en el motor a gas en la parte superior del mismo , instalado sobre el múltiple de admisión.
miércoles, 10 de enero de 2024
Mercedes-Benz camiones y buses
“Poder anunciar los avances en nuestro nuevo centro logístico, en solo dos años operando como empresa independiente, es un orgullo para todos los que somos parte de Mercedes-Benz Camiones y Buses Argentina", declaró Raúl Barcesat, Presidente y CEO de Mercedes-Benz Camiones y Buses Argentina.
También afirma que “terminar de construir este pedio para nuestro Centro logístico de autopartes y repuestos, realizar la infraestructura necesaria para que el día de mañana podamos operar como nosotros queremos. Este predio tiene la posibilidad de cualquier otro proyecto que tengamos en análisis, ha sido una inversión estratégica”.
Para finalizar “estimamos empezar a trabajar de manera independiente desde el segundo semestre de 2024, a manejar desde acá (por el nuevo Centro de logística en Zárate) todos los repuestos para ser distribuidos a los concesionarios mediante un sistema local (DMS) y según cada tipo de pedido de repuesto. En un año y medio nos constituimos como una nueva terminal automotriz, anunciamos una inversión final en el país por US$50 millones y completamos la primera exportación de nuestro chasis de buses a México”, aportó Barcesat.
Ante la posibilidad de ensamblar vehículos en formato IKD (Incompletely Knocked Down), el nuevo régimen que implementó el Gobierno para estimular inversiones, Barcesat comentó que “lo estamos teniendo en cuenta. Da la posibilidad que se traiga material extra Mercosur con un arancel diferencial, en lugar del 35 % sería del 14%, y el contenido local va en una escalera hasta los cinco años a llegar alrededor del 15%. Lo analizamos para ver cuán competitivo es y de ahí ver hacia donde poder producir y exportar, sobre todo, esto es algo fundamental. Nuestra perspectiva es no solamente producir para el mercado local sino apuntar a otros mercados e ir abriendo nuevos para exportar”.
EL ANUNCIO a fines de 2022, Mercedes-Benz Argentina anunciaba la compra de un terreno de 20 hectáreas para construir le edificación en este predio para trasladar parte de su operación desde la planta de Virrey del Pino, en el partido de La Matanza. La división independiente Camiones y Buses de la automotriz alemana invertirá US$50 millones en total en su predio logístico en Zárate, donde podría ensamblar camiones con el nuevo régimen IKD (Incomplete Knock Down).
EN NÚMEROS, LA INFRAESTRUCTURA Mercedes-Benz Camiones y Buses emplea de forma directa a más de 500 personas, sumadas a los más de 2.000 puestos de trabajo que genera a través de su gran Red Comercial, que cuenta con 24 concesionarios y más de 45 puntos de venta y posventa distribuidos en todo el país.
El Centro se ubica en el kilómetro 90 de la ruta nacional N°9, Zárate, provincia de Buenos Aires, próximo al puerto, sobre un área de 20 hectáreas con una superficie cubierta de 6.300 metros cuadrados y la construcción de otras obras de infraestructura requeridas para su operación en el predio de la compañía.
lunes, 8 de enero de 2024
Foton Aumark S3 916
Equipamiento dotado de aire Acondicionado con control eléctrico, levanta vidrios eléctricos, cierre central de puertas con comando a distancia, deflector de aire sobre cabina (opcional), radio MP3 + USB, columna de dirección regulable en posición, luces de circulación diurna (DRL), faros delanteros antiniebla, aviso de cinturón de seguridad, para 3 pasajeros y sensores traseros de estacionamiento.
Lugar de fabricación: Caseros, partido de 3 de febrero, provincia de Buenos Aires.
Inicio de fabricación: primer trimestre de 2024
Fin de fabricación: 202X
Origen: China
Motor: Cummins ISF 3.8 - Euro 5 (SCR)
Ciclo: Diesel 4 tiempos
4 cilindros en línea
Cilindrada (lts): 3,76
Sobrealimentación: Turbo-Intercooler
Potencia máxima - HP (kW) / rpm: 156 (115) / 3.200
Torque máximo (Nm / rpm): 500 / 1.200
Caja de cambios: ZF Ecolite 6S500 manual
6 velocidades adelante y una atrás
Relaciones (1° / última / reversa): 6,198:1 / 0,78:1 / 5,068:1
Embrague: Monodisco seco a diafragma, con accionamiento hidráulico y ayuda neumática en el accionamiento
Diámetro de placa (mm): 362
Frenos de servicio: neumaticos, delanteros a discos y traseros a tambor
Freno de estacionamiento: neumático con corte de aire
Auxiliar: freno motor por el escape
Seguridad Activa: ABS, EBD
Tipo / Relación: Simple reducción / Relación 4,33:1
Suspensión delantera: No independiente, elásticos longitudinales (3), amortiguadores hidráulicos de doble efecto, barra estabilizadora. Capacidad: 2.850 kg
Suspensión trasera: No independiente, elásticos longitudinales (6+8), amortiguadores hidráulicos de doble efecto, barra estabilizadora. Capacidad: 6.000 kg
Dirección Asistida Hidráulica
Llantas: discos de aluminio
Neumáticos: 215/75R17,5
Capacidad combustible (litros): 160
DIMENSIONES
Distancia entre ejes (A): 3.800
Largo total (B) 6.995 (Chasis 6.920)
Ancho: 2.370
Altura total (F): 2.380
Voladizo trasero (C): 2.010 (Chasis 1.950)
Voladizo delantero (D): 1.110
Largo caja Flatbed Interior (E): 5.140
Ancho caja Flatbed Interior: 2.100
Altura caja Flatbed Interior (G): 550
PESOS Y CAPACIDADES
Tara (kg): 3.435
Tara en eje delantero (kg): 1.374
Tara en eje trasero (kg): 2.061
PBT Técnico (kg): 8.500
CMT (kg): 12.200
Volkswagen Delivery 9.170
Lugar de fabricación: Córdoba, provincia de Córdoba.
Inicio de fabricación: primer trimestre de 2024
Fin de fabricación: 202X
Origen: Brasil
Chasis: Modular, largueros rectos de perfil "U" constante. Material LNE 500.
Motor: Cummins ISF 3.8
N° de cilindros: 4 en línea, verticales
Cilindrada (cm3): 3800
Potencia neta máx. - CV (Kw) a rpm (*): 167 (123) a 2600
Par motor neto máximo - Nm a rpm (*): 600 a 1100 - 1700
Sistema de inyección: Common Rail
Norma de emisiones: Euro V
Tecnología de emisiones: SCR
Tracción: 4x2
Embrague: Valeo monodisco seco de 362 mm, revestimiento orgánico. Accionamiento "Pull Type", hidráulico asistido por aire.
Caja de velocidades: Manual EATON ESO 6106 de accionamiento a cables
Caja de velocidades VTRONIC: Automatizada EATON EA06106 de accionamiento electrónico
N° de marchas de Avance / Retroceso Sincronizadas: 6 adelante + 1 M.A.
Relaciones 1°/ 6° (Última): 6,19:1 / 0,78:1. Reversa 5,59:1
Freno de servicio Neumático, tambor en las ruedas delanteras y traseras, ABS + EBD. Circuito S-came de circuitos independientes, depósito triple y secador de aire con filtro coalescente.
Freno de estacionamiento Cámara de muelle acumulador. Actuación Ruedas traseras.
Accionamiento Válvula moduladora en el tablero de instrumentos.
Freno Auxiliar: Válvula tipo mariposa en el tubo de escape. Accionamiento Electroneumático, con interruptor en el tablero y comando en el acelerador, pedal de embrague y pedal de freno
Seguridad Activa ABS + EBD + ATC**
** Sólo en versión VTRONIC
Eje delantero: DANA SA036S
Diferencial: DANA S-130. Relación de reducción 4,10:1
Suspensión delantera: ballestas parabólicas, amortiguadores hidráulicos telescópicos de doble acción. Barra estabilizadora.
Suspensión trasera: eje rígido (Hotchkiss), ballestas parabólicas de doble estadío, amortigua- dores hidráulicos telescópicos de doble acción. Barra estabilizadora.
Llantas: Acero, 6,75 x 17,5 - Incluye Auxilio
Neumáticos: 235/75R17,5 - Incluye Auxilio
Sistema eléctrico: tensión nominal 24V. Batería 2x12V 100Ah. Alternador 80A 28V.
ABASTECIMIENTOS
Tanque de combustible (litros): 150, de plástico
Cárter aceite motor (litros): 13,1
Refrigerante motor (litros): 20
Tanque de urea (litros): 23
Lavaparabrisas (litros): 2
PESOS Y CAPACIDADES (KG)
Tipo de Cabina Delivery CS y TB
Distancia entre ejes (mm) 4000 (Std.) 4400 (Op.)
PESOS EN ORDEN DE MARCHA
Eje delantero 1950 2100
Eje trasero 1000 900
Total 2950 3000
CAPACIDADES TÉCNICAS
Eje delantero 3200
Eje trasero 5600
Total 8800
Capacidad Máxima de Tracción (CMT) 11500
Carga útil máxima (Técnica) + Carrocería 5850 5800
sábado, 6 de enero de 2024
Volkswagen Volksbus 15.190 OD
Difundido en parte del Área Metropolitana del Gran Buenos Aires y del interior del país, específicamente en el Gran Rosario, Gran Córdoba, Tucumán, Jujuy, Chaco y Neuquén. Carrozado (en el pasado) por Metalpar con su modelo Tronador y Sudamericanas con el modelo F-50 y más cerca en el tiempo por Nuovobus con el modelo Menghi, Ugarte con el Americano y también por Galicia en su modelo Orensano.
Lugar de fabricación: Córdoba, provincia de Córdoba.
Inicio de fabricación: primer trimestre de 2024
Fin de fabricación: 202X
Origen: Brasil / Argentina
Motor: MAN D0834
Nº de cilindros: 4 en línea, verticales
Desplazamiento (cm³): 4600
Potencia Neta Max. - cv (kw) @ rpm (*): 186 (137) @ 2400
Par Motor neto. Max. - Nm @ rpm (*): 700 @ 1100 - 1600
Sistema de Inyección: common rail
Compresor de Aire: Wabco, de 238 cm3
Norma de emisiones: Euro V
Tecnología de emisiones: EGR
Filtro de gasoil: en dos etapas
Lubricación: circulación forzada, por bomba
Refrigeración: líquida, circulación forzada de agua por bomba, radiador y termostato
(*) Valores conforme ensayos ISO 1585
Tracción: 4x2 trasera
Embrague: ZF Sachs monodisco, recubrimiento orgánico de accionamiento Push type
Caja de velocidades: manual ZF 6S 1010 BO a cables
Velocidades: 6 adelante (sincronizado) y 1 reversa
Caja de velocidades: ZF 6AS 1010BO automatizada
Velocidades: 6 adelante (sincronizadas) + 1 reversa
Relaciones de transmisión (ambas cajas): 1ª 6.75:1 / 2ª 3.60:1 / 3ª 2.13:1 / 4ª 1.39:1 / 5ª 1.00:1 / 6ª 0.78:1 / Reversa 6.06:1
Eje delantero: Sifco 13K, viga “I” en acero forjado
Diferencial: Meritor MS 23-158, eje rígido en acero estampado. Relacion: 5,86:1 (Std.) / 6,57:1 (Opc.)
Freno de servicio: aire, tambor en las ruedas delanteras y traseras. S-cam circuito doble, independiente, depósito de aire, secador de aire con filtro coalescente.
Freno de estacionamiento: Cámara de muelle acumulador sobre las ruedas traseras. Accionamiento por válvula moduladora en el tablero de instrumentos
Freno motor de cabezal y válvula tipo mariposa + MAN Exhaust Valve Brake (EVB)
Seguridad activa: ABS (Anti-lock Brake System) + EBD (Electronic Brake Distribution) + Asistente de partida en pendiente (versión ZF Automatizada) Suspensión delantera: ballestas semielípticas de doble etapa. Amortiguadores hidráulicos telescópicos de doble acción y barra estabilizadora.
Suspensión trasera: ballestas principales semielípticas de acción progresiva. Ballestas auxiliares parabólicas. Amortiguadores hidráulicos telescópicos y barra estabilizadora.
Dirección: ZF 8097 asistida hidráulica integral con bolas de recirculación.
Llantas: discos de acero, 7,5x22,5".
Neumáticos: 275/80 R22,5
Sistema eléctrico: tensión nominal 24V. Batería: 2x12V 170Ah. Alternador: 80A 28V.
ABASTECIMIENTOS
Combustible / material plástico (litros): 275
Cárter con filtro (litros): 16.5
Caja de cambios (litros): 9.2
Eje trasero (litros): 21
Dirección (litros): 2
Sistema de refrigeración (litros): 27
Sistema de refrigeración - con calefacción (litros): 24
PESOS
En orden de marcha (Total) (kg): 4763
Eje delantero (kg): 2818
Eje trasero (kg): 1945
Capacidad técnica (Total) (kg): 15500
Eje delantero (kg): 5500
Eje trasero (kg): 10000
Peso bruto vehicular (PBV) - homologado (kg): 15000
Peso bruto vehicular (PBV) - técnico (kg): 15500
jueves, 4 de enero de 2024
Volkswagen Constellation 17.280 TRACTOR
Lugar de fabricación: Córdoba, provincia de Córdoba.
Inicio de fabricación: primer trimestre de 2024
Fin de fabricación: 202X
Origen: Brasil
Chasis: "escalera" largueros rectos de perfil "U" constante, remachado y atornillado. Material LNE 380, módulo seccional de 244 cm3
Marca: MAN D08 36 280
Ciclo: Diesel 4 tiempos
Alimentación: turbocompresor e intercooler
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 108 x 125
Cilindrada (cm3): 6871
Potencia neta máx. - CV (Kw) a rpm (*): 275 (205) a 2300
Par motor neto máximo - Nm a rpm (*): 1050 a 1100 - 1750
Orden de inyección: 1-5-3-6-4-2
Sistema de combustible: inyección directa
Tipo de inyección: Common Rail
Norma de emisiones: Euro V
Tecnología de emisiones: EGR
Filtro de gasoil: en dos etapas
Lubricación: circulación forzada, por bomba
Refrigeración: líquida, circulación forzada de agua por bomba, radiador y termostato
(*) Valores conforme ensayos ISO 1585
Tracción: 4x2 trasera
Embrague: Sachs monodisco seco con revestimiento orgánico, de Ø 395mm.
Accionamiento embrague: "Push type" hidráulico asistido por aire
Caja de velocidades: ZF 9S 1110 TD Servoshift
Accionamiento: Manual a cables
Velocidades: 9 adelante sincronizadas) + M.A. 1
Relaciones de transmisión: crawler 1° 12,73:1 / 2° 8,83:1 / 3° 6,28:1 / 4° 4,64:1 / 5° 3,48:1 / 6° 2,54:1 / 7° 1,81:1 / 8° 1,34:1 / 9° 1,00:1 / M.A. 12,04:1
Eje delantero: SIFCO 13K, viga "I" en acero forjado.
Diferencial: Meritor MS 23-155, eje rígido en acero estampado y simple reducción de engranajes hipoidales. Relación de reducción: 3,73:1
Suspensión delantera: ballestas semielípticas de doble etapa, amortiguadores hidráulicos telescópicos de doble acción con barra estabilizadora.
Suspensión trasera: ballestas principales semielípticas de acción progresiva, ballestas auxiliares parabólicas y amortiguadores hidráulicos telescópicos de doble acción con barra estabilizadora.
Llantas: Acero, 6,75 x 17,5 - Incluye Auxilio
Neumáticos: 235/75R17,5 - Incluye Auxilio
Dirección: hidráulica asistida ZF 8097
Sistema eléctrico: tensión nominal 24V. Batería 2x12V 100Ah. Alternador 80A 28V.
ABASTECIMIENTOS
Tanque de gasoil (litros): plástico, 2x275
Carter sin filtro (litros): 26
Filtro de aceite motor (litros): 1,5
Caja de velocidades (litros): 8
Diferencial (litros): 21
Dirección (litros): 2
Refrigeración (litros): 29
Lavaparabrisas (litros): 5
DIMENSIONES (mm)
Tipo de Cabina Constellation CD TB
Distancia entre ejes 3560
Voladizo delantero 1.511
Voladizo trasero 988
Largo Total 6059
Ángulo de entrada 18°
Ángulo de salida 35°
Altura del vehículo 2875
Distancia entre 5ta rueda y eje trasero 723
Altura de 5ta rueda 1259
Distancia mínima entre el eje delantero y el comienzo del implemento 833
Ancho máximo delantero (con/sin espejos) 2987 / 2484
Ancho máximo trasero 2519
Trocha delantera 2110
Trocha trasera 1831
Despeje delantero 225
Despeje trasero 247
Distancia externa entre largueros 872
Diámetro de giro 15000
CE: CABINA EXTENDIDA / CD: CABINA DORMITORIO / TB: TECHO BAJO
martes, 2 de enero de 2024
Volkswagen Constellation 17.280
Lugar de fabricación: Córdoba, provincia de Córdoba.
Inicio de fabricación: primer trimestre de 2024
Fin de fabricación: 202X
Origen: Brasil
Chasis: "escalera" largueros rectos de perfil "U" constante, remachado y atornillado. Material LNE 380, módulo seccional de 244 cm3
Marca: MAN D08 36 280 Ciclo: Diesel 4 tiempos
Alimentación: turbocompresor e intercooler
N° de cilindros: 6 en línea, verticales
Diámetro x carrera (mm): 108 x 125
Cilindrada (cm3): 6871
Potencia neta máx. - CV (Kw) a rpm (*): 275 (205) a 2300
Par motor neto máximo - Nm a rpm (*): 1050 a 1100 - 1750
Orden de inyección: 1-5-3-6-4-2
Sistema de combustible: inyección directa
Tipo de inyección: Common Rail
Norma de emisiones: Euro V
Tecnología de emisiones: EGR
Filtro de gasoil: en dos etapas
Lubricación: circulación forzada, por bomba
Refrigeración: líquida, circulación forzada de agua por bomba, radiador y termostato
(*) Valores conforme ensayos ISO 1585
Tracción: 4x2 trasera
Embrague: Sachs monodisco seco con revestimiento orgánico, de Ø 395mm.
Accionamiento embrague: "Push type" hidráulico asistido por aire
Caja de velocidades: ZF 9S 1110 TD Servoshift
Accionamiento: Manual a cables
Velocidades: 9 adelante sincronizadas) + M.A. 1
Relaciones de transmisión: crawler 1° 12,73:1 / 2° 8,83:1 / 3° 6,28:1 / 4° 4,64:1 / 5° 3,48:1 / 6° 2,54:1 / 7° 1,81:1 / 8° 1,34:1 / 9° 1,00:1 / M.A. 12,04:1
Eje delantero: SIFCO 13K, viga "I" en acero forjado.
Diferencial: Meritor MS 23-155, eje rígido en acero estampado y simple reducción de engranajes hipoidales. Relación de reducción: 3,73:1
Suspensión delantera: ballestas parabólicas, amortiguadores hidráulicos telescópicos de doble acción con barra estabilizadora.
Suspensión trasera: ballestas principales semielípticas de acción progresiva, amortiguadores hidráulicos telescópicos con barra estabilizadora.
Freno de servicio neumático, tambor en las ruedas delanteras y traseras, ABS + EBD. Circuito S-cam de circuitos independientes, depósito triple y secador de aire con filtro coalescente.
Freno de estacionamiento Cámara de muelle acumulador. Actuación Ruedas traseras. Accionamiento Válvula moduladora en el tablero de instrumentos.
Freno Auxiliar: MAN Exhaust Brake Valve (EBV). Freno de cabezal y válvula tipo mariposa en el tubo de escape + freno de remolque.
Seguridad Activa ABS + EBD + ATC**
Llantas: Acero, 6,75 x 17,5 - Incluye Auxilio
Neumáticos: 235/75R17,5 - Incluye Auxilio
Dirección: hidráulica asistida ZF 8097
Sistema eléctrico: tensión nominal 24V. Batería 2x12V 100Ah. Alternador 80A 28V.
ABASTECIMIENTOS
Tanque de gasoil (litros): plástico, 2x275
Carter sin filtro (litros): 26
Filtro de aceite motor (litros): 1,5
Caja de velocidades (litros): 8
Diferencial (litros): 21
Dirección (litros): 2
Refrigeración (litros): 29
Lavaparabrisas (litros): 5
PESOS Y CAPACIDADES (KG)
TIPO DE CABINA CONSTELLATION CS TB / CD TB CD TB
PESOS EN ORDEN DE MARCHA
CAPACIDADES TÉCNICAS
Voladizo delantero (mm): 1511
Voladizo trasero (mm): 2127 2287
Largo Total (mm): 7978 8598
Ángulo de entrada (mm): 21°
Ángulo de salida (mm): 14° 13°
Altura del vehículo (mm): 2872
Altura de la plataforma de carga (mm): 1000
Distancia mínima entre el eje delantero (mm): 660 (CS)/800 (CD) 800
Ancho máximo delantero (con/sin espejos) (mm): 2997 2507
Ancho máximo trasero (mm): 2473
Trocha trasera (mm): 1845
Despeje delantero (mm): 226
Despeje trasero (mm): 215
Distancia externa entre largueros (mm): 812
Diámetro de giro (mm): 17300 18700
Distancia libre de carrozado (mm): 5807 (CS)/5667 (CD) 6287
domingo, 2 de julio de 2023
Volskwagen Delivery 11.180
El equipamiento común a todas las versiones constaba de calefacción y aire acondicionado, asiento de conductor con suspensión neumática, apoyacabezas y cinturón de seguridad de 3 puntos, asiento de acompañante doble (respaldo independiente y rebatible) con doble apoyacabezas y cinturones de seguridad de 3 puntos, Radio (AM/FM, CD+MP3, USB, Bluetooth), tacógrafo analógico MTCO, panel de Instrumentos color y multifunción, computadora de Abordo, control de velocidad crucero, botón de accionamiento de toma de fuerza, columna de dirección con regulación de altura y profundidad, escotilla de techo, portaobjetos en consola de techo y suspensión mecánica de cabina.
Lugar de fabricación: Córdoba, provincia de Córdoba.
Inicio de fabricación: junio de 2023
Fin de fabricación: 202X
Origen: Brasil
Chasis: Modular, largueros rectos de perfil "U" constante. Material LNE 500.
Motor: Cummins ISF 3.8 Euro V, 16 válvulas
Ciclo: Diesel 4 tiempos
Alimentación: turbocompresor con intercooler
N° de cilindros: 4 en línea, verticales
Diámtro x carrera (mm): 102 x 115
Cilindrada (cm3): 3800
Potencia neta máx. - CV (Kw) a rpm (*): 177 (130) a 2600
Par motor neto máximo - Nm a rpm (*): 600 a 1100 - 1700
Orden de inyección: 1-3-4-2
Sistema de inyección Common Rail
Tecnología de emisiones SCR
Refrigeración: circulación forzada de agua, en circuito presurizado
(*) Valores conforme ensayos ISO 1585
Tracción: 4x2 trasera
Embrague: Valeo monodisco seco de revestimiento orgánico y Ø 362 mm. Accionamiento "Pull Type", hidráulico asistido por aire.
TRANSMISIONES
MANUAL EATON ESO 6106
Accionamiento Manual a cables
N° de marchas sincronizadas: 6 de Avance + 1 Retroceso
Relaciones 1°/ 6° (Última) 6,19:1 / 0,78:1
Reversa 5,59:1
VTRONIC EATON EA06106
Accionamiento automatizada electrónica
N° de marchas sincronizadas: 6 de Avance + 1 Retroceso
Relaciones 1°/ 6° (Última) 6,19:1 / 0,78:1
Reversa 5,59:1
Eje delantero: DANA SA036S
Diferencial MANUAL / VTRONIC: MERITOR MS 08-125 / DANA S-130
Relación de reducción 4,30:1
Suspensión delantera: ballestas parabólicas, amortiguadores hidráulicos telescópicos de doble acción con barra estabilizadora.
Suspensión trasera: eje rígido (Hotchkiss), ballestas parabólicas de doble estadío, amortiguadores hidráulicos telescópicos de doble acción con barra estabilizadora.
Freno de servicio neumático, tambor en las ruedas delanteras y traseras, ABS + EBD. Circuito S-cam de circuitos independientes, depósito triple y secador de aire con filtro coalescente.
Freno de estacionamiento Cámara de muelle acumulador. Actuación Ruedas traseras. Accionamiento Válvula moduladora en el tablero de instrumentos.
Freno Auxiliar / Tipo Válvula tipo mariposa en el tubo de escape. Accionamiento Electroneumático, con interruptor en el tablero y comando en el acelerador, pedal de embrague y pedal de freno
Seguridad Activa ABS + EBD + ATC**
** Sólo en versión VTRONIC
Llantas: Acero, 6,75 x 17,5 - Incluye Auxilio
Neumáticos: 235/75R17,5 - Incluye Auxilio
Sistema eléctrico: tensión nominal 24V. Batería 2x12V 100Ah. Alternador 80A 28V.
ABASTECIMIENTOS
Tanque de combustible (litros): 150, de plásticoCárter aceite motor (litros): 13,1
Refrigerante motor (litros): 20
Tanque de urea (litros): 23
PESOS Y CAPACIDADES (KG)
Tipo de Cabina Delivery CS y TB
Distancia entre ejes (mm) 4400 (Std.) / 4600 (Op.)
PESOS EN ORDEN DE MARCHA
Eje delantero 2200 / 2200
Eje trasero 1150 / 1200
Total 3350 / 3400
CAPACIDADES TÉCNICAS
Eje delantero 3600
Eje trasero 7100
Total 10700
Capacidad Máxima de Tracción (CMT) 13200
Carga útil máxima (Técnica) + Carrocería 7350 / 7300
DIMENSIONES (mm)
Distancia entre ejes 4400 / 4600
(Std.) (Op.)
Voladizo delantero 1260
Voladizo trasero 2125 / 2625
Largo Total D 7785 / 8485
Ángulo de entrada 20.8°
Ángulo de salida 15° / 12.2°
Altura del vehículo 2452 (Vacío) / 2377 (Cargado)
Altura de la plataforma de carga 847
Distancia mínima entre el eje delantero y el comienzo del implemento 725
Ancho máximo delantero (con/sin espejos) 2685 / 2120
Ancho máximo trasero 2190
Trocha delantera 1793
Trocha trasera 1675
Despeje delantero 201
Despeje trasero 168
Distancia externa entre largueros 862
Diámetro de giro 16500 / 17300
Distancia libre de carrozado 5800 / 6500
Volkswagen Camiones y Buses
En 2008 Volkswagen AG vende Volkswagen Caminhões e Ônibus a MAN SE para formar MAN Latin America, reorganizando la estructura comercial e industrial en la región. El 3 de noviembre de 2011 Volkswagen AG adquiere una participación mayoritaria del 55,9% en MAN SE, con lo que Volkswagen Caminhões e Ônibus vuelve oficialmente al Grupo Volkswagen.
AFIRMANDOSÉ EN EL MERCADO ARGENTINO tras años de comercializar productos brasileros como las series Worker, Titan, Delivery y Constellation (estas últimas dos arribadas en 2006) y Meteor (estrenado en 2020), junto con los Volksbus OD y Volksbus OT (chasis de motor delantero y de motor trasero, respectivamente), el 31 agosto 2021 MAN SE se fusiona con Traton SE, convirtiéndose este último en el nuevo propietario y matriz de Volkswagen Caminhões e Ônibus. Un año después, el 18 mayo 2022 Volkswagen Caminhões e Ônibus anunció que cambiaría su razón social a Volkswagen Truck&Bus, uno de los nombres anteriores de su matriz. En el mismo año 2022 decide radicarse en la provincia de Córdoba, específicamente en la ciudad de Córdoba mediante Volkswagen Argentina.
A fines de 2022, Volkswagen Group Argentina anuncia nuevas inversiones destacando que comenzará a producir camiones y buses en el Centro Industrial Córdoba. Esto constaba de cinco versiones de los modelos Delivery, Constellation y Volksbus comenzarán a producirse en Córdoba desde inicios de 2024. Este proyecto forma parte de una inversión de USD 50 millones adicionales a los ya anunciados por USD 250 millones que VW Group Argentina tiene en marcha para el país para el período 2022-2026. El anuncio de esta nueva inversión de USD 50 millones contempla el inicio de producción de camiones y buses Volkswagen en Córdoba, además de obras de infraestructura y tecnología en los dos Centros Industriales de la marca en Pacheco y Córdoba. El anuncio se realizó junto a los funcionarios de aquel momento: presentes estuvieron S. Massa, ministro de Economía de la Nación; J. I. de Mendiguren, secretario de Industria y Desarrollo Productivo; M. Manrique, secretario General Adjunto del SMATA; R. Cortes, presidente y CEO de Volkswagen Camiones y Buses a nivel mundial y M. Puig, presidente y CEO de VW Group Argentina.
A continuación, la gacetilla de prensa con fecha 15 de diciembre de 2022: "Volkswagen Group Argentina anuncia que ha firmado un acuerdo con Volkswagen Camiones & Buses, con sede en Brasil, para iniciar la producción de modelos de la marca en el país. Volkswagen Group Argentina comenzará a producir los camiones Volkswagen Delivery y Constellation y buses Volksbus en el Centro Industrial Córdoba desde inicios de 2024. Se producirán dos versiones del VW Delivery (9.170 y 11.180), dos del VW Constellation (17.280 Tractor y 17.280 Chasis), y 1 chasis del Volksbus (15.190 OD). El anuncio se realizó junto a Sergio Massa, ministro de Economía de la Nación; José Ignacio De Mendiguren, secretario de Industria y Desarrollo Productivo; Mario Manrique, secretario General Adjunto del SMATA; Roberto Cortes, presidente y CEO de Volkswagen Camiones y Buses a nivel mundial y Marcellus Puig, presidente & CEO de Volkswagen Group Argentina. Dicho proyecto es parte de una nueva inversión de USD 50 millones, adicionales a los planes de USD 250 millones anunciados para Argentina para el período 2022-2026, que tiene como finalidad la producción de camiones y buses en Córdoba, además de nuevas obras de infraestructura y tecnología en los Centros Industriales de Volkswagen tanto en Pacheco como Córdoba. Con esta nueva iniciativa, Volkswagen Group Argentina continúa afianzando su compromiso con el país y la creación de empleo, con un ADN productor y exportador por más de 41 años de presencia en el país.
“El Centro Industrial Córdoba de Volkswagen Group Argentina es reconocido entre las fábricas de componentes del Grupo en el mundo por su gran profesionalismo y excelente equipo. Es por ello que es un gran orgullo poder seguir anunciando nuevas inversiones para realizar nuevos proyectos innovadores del Grupo VW en Argentina, como es el caso de Ducati con el reciente inicio de producción de Scrambler en el país, y ahora este ambicioso proyecto de camiones y buses”, indicó Marcellus Puig.
"El próximo año, la división de Camiones y Buses cumplirá 25 años en Argentina, históricamente nuestro destino de exportación más importante en América del Sur. Hoy tenemos una exitosa operación comercial entre nuestras empresas, con una gestión compartida y una red de concesionarios locales. Nada mejor que comenzar a celebrar este aniversario por adelantado con un anuncio tan especial, que reforzará nuestra estrategia de internacionalización", dijo Roberto Cortes.
Los modelos mencionados se importan actualmente desde Brasil y, a partir de inicios de 2024, comenzarán a ser producidos en Córdoba donde ya se producen transmisiones para automóviles y, a partir de este mes de diciembre, la motocicleta de alta gama Ducati Scrambler 803cc. La línea de ensamblaje se instalará en un área exclusiva de 15 mil metros cuadrados para los camiones VW Delivery 9.170 y 11.180, los Constellation 17.280 en las versiones chasis-cabina y camión articulado, y el chasis de bus VW Volksbus 15.190 OD, todos modelos ya homologados para el mercado argentino. El volumen proyectado para el 2024 será de aproximadamente 1200 unidades anuales, volumen que permitirá a la marca consolidarse en el segmento de pesados proyectando 3000 unidades anuales desde 2025 en adelante".
PRIMER VEHÍCULO PRODUCIDO POR VW CAMIONES Y BUSES a mediados de 2023, concretamente el 29 de junio de ese año, la siguiente gacetilla: "Volkswagen Group Argentina ensambló exitosamente en el Centro Industrial Córdoba el primer camión Delivery 11.180. Este gran hito da muestra de los avances del acuerdo anunciado por el Grupo junto con Volkswagen Caminhões e Ônibus, para iniciar la producción de cinco modelos de la marca en el país a partir de 2024. Se producirán dos versiones del VW Delivery (9.170 y 11.180), dos del VW Constellation (17.280 Tractor y 17.280 Chasis), y 1 chasis del Volksbus (15.190 OD). Como fuera informado, este proyecto forma parte de inversiones por usd 300 millones para Argentina para el período 2022-2026, destinadas también a la renovación de la pick-up Amarok, el ensamblaje de motos Ducati en Córdoba, localización de piezas para Taos y desarrollo de tecnología de estampado en caliente, además obras de infraestructura y tecnología en los Centros Industriales de Volkswagen.
El primer camión Volkswagen acaba de salir de la nueva área exclusiva para el montaje de camiones en el Centro Industrial de Córdoba. El vehículo, un VW Delivery 11.180, se utilizará en la validación del proceso de fabricación y para la capacitación de los empleados, y luego formará parte de la flota que realizará pruebas en todo el país. El acuerdo anunciado por Volkswagen Caminhões e Ônibus y Volkswagen Argentina en diciembre de 2022 prevé la fabricación de cinco modelos de la marca en ese país a partir de 2024.
“Es un orgullo ver que el proyecto de producción nacional de Camiones y Buses en el Centro Industrial Córdoba avanza según nuestros planes gracias al gran profesionalismo y excelente equipo de trabajo de todos nuestros colaboradores y colaboradoras de Córdoba con el soporte y la interacción permanente del equipo de Brasil”, indicó Marcellus Puig, presidente y CEO de Volkswagen Group Argentina. “Estos proyectos nos permiten seguir creciendo como industria y ratifica el compromiso de Volkswagen con el país”.
miércoles, 1 de marzo de 2023
Iveco Tector 90-190 / 110-190
Equipamiento en las versiones de 9 y 11 toneladas Premium comprende visera parasol, asiento neumático, cierre centralizado, vidrio eléctrico, espejo eléctrico calefaccionado, aire acondicionado y radio MP3 BT. Mientras que las versiones 9 y 11 toneladas Serie incluyen espejo manual, aire acondicionado, vidrio eléctrico, asiento neumático y radio MP3 BT.
Lugar de fabricación: Ferreyra, provincia de Córdoba.
Inicio de fabricación: 2023
Fin de fabricación: 202X
Origen: Argentina
Bastidor: largueros de Acero Fe E420, planos con perfil en "C" tipo escalera y travesaños curvos remachados.
Motor 90-190 / 110-190: Iveco FPT NEF4 ID
N° cilindros / cilindrada 4 cilindros - 4.500 cm³
Diámetro y recorrido del pistón 104 x 132 mm
Relación de compresión 17,5 : 1
Potencia máxima 190cv - 138 kW (2.500 rpm)
Torque máximo 610 Nm (1.350 rpm - 2.100 rpm)
Zona verde de consumo 1.300 rpm hasta 1.900 rpm
Nivel de emisiones CONAMA P7 (EURO V)
Tracción: 4x2 trasera
Embrague Marca/Modelo 90-190 / 110-190: 362 Push-Sachs. Monodisco a seco con accionamiento hidráulico. Diámetro del disco 362 mm.
Caja de cambios 90-190 / 110-190: Eaton 6206 B. Accionamiento Manual Mecánica
Nº de marchas 6 velocidades frente y 1 reversa
Relación de transmisión 1ª 6,195 / 2ª 3,391 / 3ª 2,079 / 4ª 1,333 / 5ª 1,000 / 6ª 0,729. REV. - 5,690
Eje trasero: Portante, diferencial reducción simple. Marca/Modelo 90-190 / 110-190: Dana 284 / Dana S16-130. Relación de reducción (serie) 4,30:1 4,30:1
Freno de servicio neumático, con dos circuitos independentes (delantero y trasero) con ABS e EBL.
Freno de estacionamiento neumático, con accionamiento al eje trasero por válvula localizada en el panel de instrumentos.
Frenos: tambor tipo S-cam (ejes delantero y trasero), con ajuste automático. Accionamiento Neumática.
Freno Motor Válvula de obstrucción de los gases de escape (tipo mariposa).
Suspensión: Mecánica. Parabólica simple. Modelo de amortiguador, hidráulico. Barra estabilizadora: Si
Ruedas 90-190 / 110-190: Llanta de acero 17,5 x 6 / 17,5 x 6,75
Neumático 90-190 / 110-190: - sin cámara 215/75 R17,5 / 235/75 R17,5
Sistema eléctrico: Arquitectura STD Smart Mux. ECM BOSCH EDC7UC31. Tensión nominal 24V. Batería 2x12V 100 Ah. Motor de arranque 24V 4Kw. Alternador 28V 90A.
Volúmenes de abastecimiento
Tanque de combustible Tanque plástico 150L
Motor y cárter 8,3L (9,3L CON FILTRO)
Caja de cambios 5,3L
Tanque de ArNox 32 27L
Sistema de enfriamiento 22L (11 Agua mineralizada) + (11 Collant)
Eje trasero - Diferencial 3,8L 7,75L
Dimensiones 90-190 110-190
Distancia entre ejes A 3.900 4.455 3.900 4.455
Largo Total B 7441 7441
Altura de Cabina (corta / techo bajo) C 2.491 (con climatizador 2.609) 2.507 (con climatizador 2.625)
Voladizo delantero D 1.265 1.265
Voladizo trasero E 2.276 1.721 2.276 1.721
Angulo de Entrada F 18º 18º
Angulo de Salida G 11º 12º
Altura plataforma de carga H 770 788
Distancia mínima entre Implemento y eje delantero I 570 570
Ancho máximo Delantero (sin/con retrovisores) J 2.158 / 3.098 2.158 / 3.098
Ancho máximo trasero K 2.045 2.045
Despeje Delantero N 217 233
Despeje Trasero O 176 196
Ancho del Bastidor (externo) P 852,7 852,7
Diámetro de giro (entre paredes) - Radio Q 5.387 6.195 5.387 6.195
Diámetro de giro (entre neumáticos) - Radio R 7.755 8.562 7.755 8.562
Longitud Carrozable LC 5.725 5.725
Pesos (kg) 90-190 110-190
Peso en Orden de Marcha
Eje delantero 2.375 2.400 2.375 2.400
Eje trasero 900 950 1.075 1.100
Total 3.275 3.350 3.450 3.515
Capacidad máxima técnica 5.325 5.250 7.150 7.085
Capacidad máxima legal 5.325 5.250 7.150 7.085
Peso bruto total (PBT) Técnico 8.600 10.600
Peso bruto total (PBT) Legal 8.600 10.600
Capacidad por eje
Delantero técnico* 3.200 3.600
Delantero Legal 3.200 3.600
Trasero técnico 5.400 7.000
Trasero legal 5.400 7.000
Peso bruto total combinado (PTBC) 11.000 13.000
viernes, 30 de diciembre de 2022
Anexo: documentos exportación Mercedes-Benz OH 1621 a México
El chasis OH 1621/55 low entry se produce para buses urbanos, el cual incluye un motor trasero 4 cilindros de 210 caballos, suspensión neumática, motor trasero, y caja automática, pensado para mayor confort del pasajero. Esto significa que las unidades de industria nacional estarán destinadas al transporte de pasajeros, precisamente en la ciudad turística de Mérida, Yucatán.
Producción local de excelente calidad Abastecer la demanda de buses en México confirma, una vez más, la calidad y seguridad de la producción de vehículos pesados en Argentina, respaldada con un equipo de trabajadores expertos. Desde 1953 hasta la fecha, Mercedes-Benz Camiones y Buses fabricó más de 110.000 chasis de buses en la planta de Virrey del Pino.
“Desde hace varios meses estamos trabajando en este proyecto, por lo que destacamos el gran compromiso de los colaboradores de Mercedes-Benz Camiones y Buses que diariamente trabajan en el Centro Industrial, y que gracias a ellos se pudo llevar a cabo esta exportación, cumpliendo con el plazo requerido” concluye Gysin.
Una vez más, la compañía reafirma el compromiso con sus clientes brindándoles confianza y seguridad a través de sus productos de altísima calidad".
sábado, 10 de diciembre de 2022
Bibliografía Camión Argentino
Garantizamos excelente calidad y muy buen estado, y formato IDÉNTICO AL ORIGINAL.
Envíos pago por transferencia bancaria (CBU) o CONTRA REEMBOLSO A TODO EL PAÍS por Correo Argentino (para retirar, primero se debe abonar).
OPERATORIA: Una vez seleccionado el manual de interés y con los datos del comprador, se envía por Correo Argentino contra reembolso, demorando entre 4 a 7 días según el destino.
Se cobra valor manual + costo de envío + comisión Correo Argentino.
Comprando 2 o más manuales, hay descuento en el valor final.
